Maite filter
氣體精密過濾器
免費定制方案 免費到廠考察 免費獲取報價!
產品說明：MJF-壓縮空氣精密過濾器是MT/邁特公司利用過濾材料的攔截吸附原理，用于壓縮空氣中氣體除水、除油，設備采用立式結構，進出口法蘭、螺紋形式，在氣體入口干度：＜70%時，保持出口干度：>90%，并配備自動放水閥AD-402設備簡介：MJ...
邁特過濾設備攜手各行業打造滿足客戶需求產品的保障
MJF-壓縮空氣精密過濾器是MT/邁特公司利用過濾材料的攔截吸附原理，用于壓縮空氣中氣體除水、除油，設備采用立式結構，進出口法蘭、螺紋形式，在氣體入口干度：＜70%時，保持出口干度：>90%，并配備自動放水閥AD-402
設備簡介：
MJF系列精密氣體過濾器是我公司在成熟的過濾技術基礎上研制開發的新一代空氣凈化裝置系列之一。該產品操作簡便，可有效地進行氣體除塵、脫水、凈化雜質，使被過濾氣體干燥、清潔達到用氣標準。
精密氣體過濾器利用物理攔截的方式，通過玻纖的攔截、碰撞、吸附等原理，截留住空氣中的固體雜質、微小粉塵、游離水分、油霧等，提供壓縮氣體的潔凈度，能有效保護后續用氣元件的潔凈。

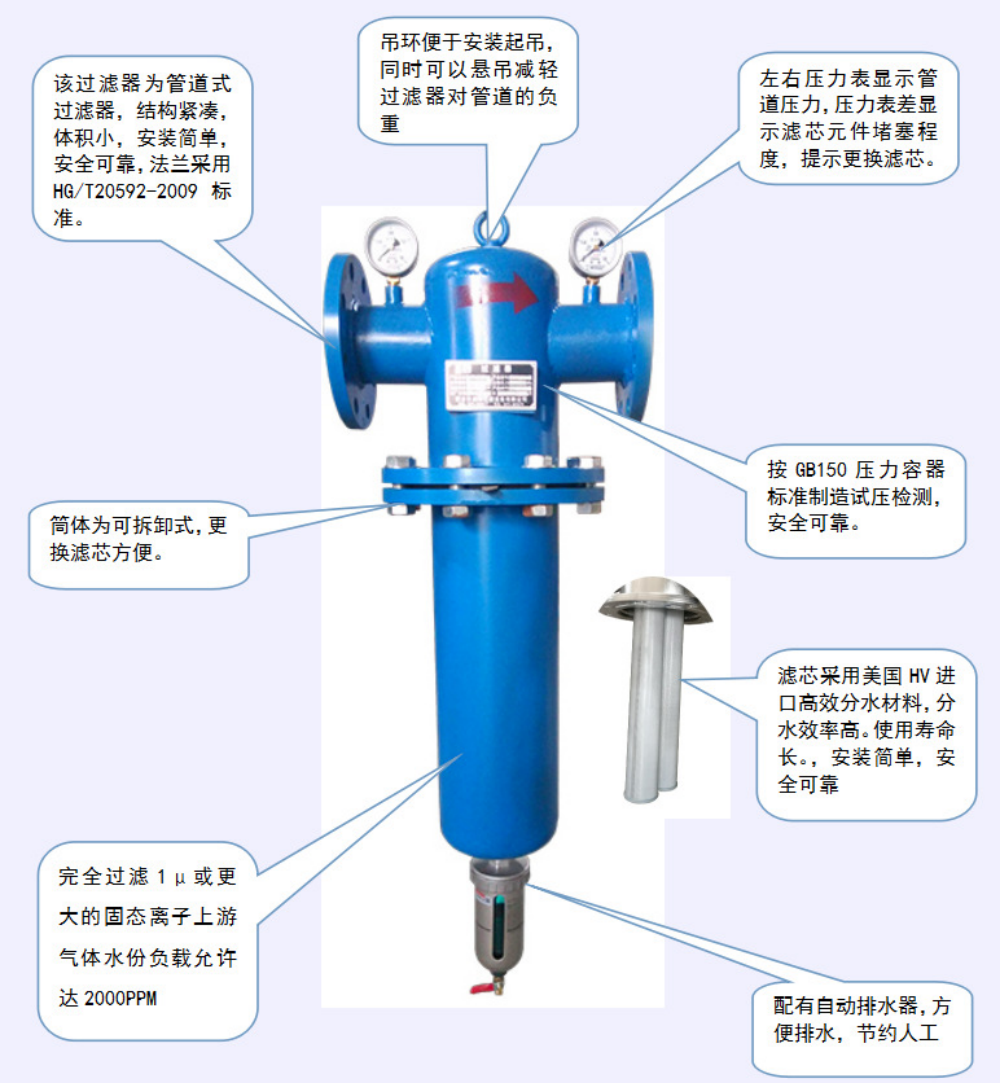

設備優點：

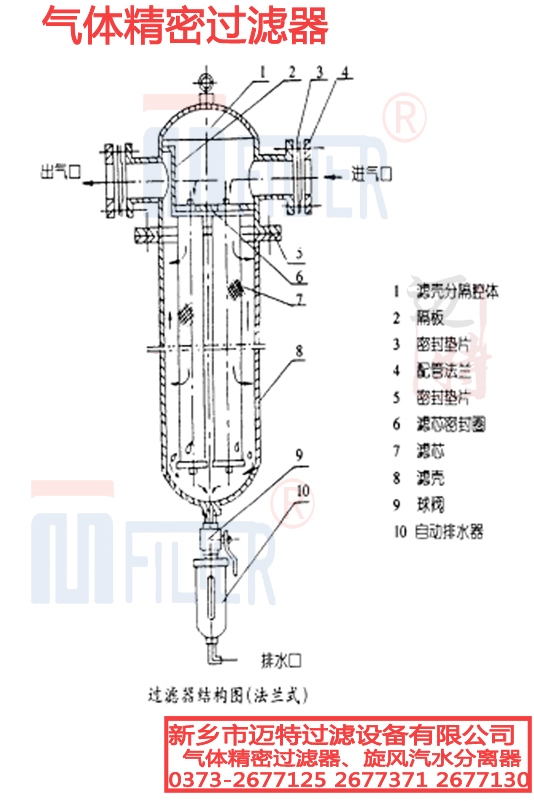

設備原理圖：

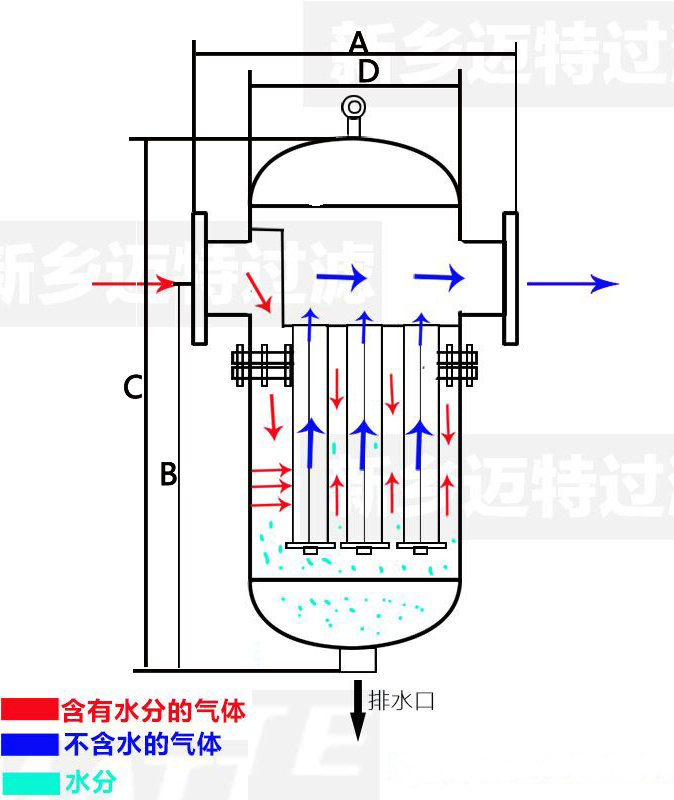

設備尺寸圖：
設備選型表
過濾器 | 公稱流量 | 接口 | 濾芯 | 外形尺寸(mm) | 重量 | 形式 | |||
A | B | C | D | 絲扣/ 法蘭
連接
| |||||
MJF-20 | 1.2 | 1/2"或1" | 1 | 330 | 217 | 243 | 133 | 7.5 | |
MJF-25 | 2.6 | 1" | 1 | 287 | 313 | 8.9 | |||
MJF-32 | 3.8 | 11/4" | 1 | 329 | 356 | 3 | |||
MJF-40A | 5.2 | 11/2" | 1 | 455 | 495 | 3.6 | |||
MJF-40B | 7.2 | 11/2" | 1 | 455 | 495 | 4.3 | |||
MJF-50 | 11 | 2" | 1 | 560 | 598 | 5.0 | |||
MJF-65A | 15 | 2"/DN65 | 1 | 639 | 685 | 11 | |||
MJF-65B | 18/22 | DN65/80 | 1 | 340 | 770 | 1000 | 159 | 38 | 法蘭
連接 |
MJF-80A | 32 | DN80 | 1 | 340 | 830 | 1000 | 159 | 40 | |
MJF-80B | 36 | DN80/100 | 2 | 420 | 900 | 1100 | 219 | 80 | |
MJF-100A | 45 | DN100 | 2 | 420 | 1050 | 1330 | 219 | 92 | |
MJF-100B | 54 | DN100 | 3 | 475 | 950 | 1200 | 273 | 125 | |
MJF-125A | 66 | DN125 | 3 | 475 | 1076 | 1396 | 273 | 135 | |
MJF-125B | 72 | DN125 | 4 | 525 | 960 | 1280 | 325 | 165 | |
MJF-125C | 90 | DN125 | 4 | 525 | 1070 | 1400 | 325 | 180 | |
MJF-150A | 110 | DN150 | 6 | 600 | 960 | 1220 | 377 | 200 | |
MJF-150B | 132 | DN150 | 6 | 600 | 1140 | 1400 | 377 | 230 | |
MJF-200A | 155 | DN200 | 7 | 650 | 1170 | 1500 | 426 | 260 | |
MJF-200B | 180 | DN200 | 8 | 700 | 1220 | 1650 | 466 | 300 | |
MJF-200C | 220 | DN200 | 10 | 770 | 1220 | 1650 | 516 | 350 | |
MJF-200D | 265 | DN200 | 12 | 820 | 1220 | 1650 | 566 | 420 | |
MJF-250A | 310 | DN250 | 14 | 820 | 1220 | 1650 | 566 | 430 | |
MJF-250B | 360 | DN250 | 16 | 920 | 1400 | 2000 | 666 | 540 | 法蘭
連接
加支腳 |
MJF-300 | 420 | DN300 | 19 | 960 | 1400 | 2000 | 716 | 610 | |
MJF-350 | 480 | DN350 | 22 | 1260 | 750 | 2000 | 820 | 750 | |
MJF-400 | 560 | DN400 | 26 | 1260 | 750 | 2000 | 820 | 820 | |
MJF-500 | 710 | DN500 | 30 | 1320 | 950 | 2200 | 1020 | 960 | |
MJF-600 | 860 | DN600 | 36 | 1320 | 950 | 2200 | 1020 | 1120 | |
MJF-700 | 1020 | DN700 | 42 | 1420 | 1150 | 2300 | 1120 | 1350 | |
MJF-800 | 1300 | DN800 | 50 | 1700 | 1350 | 2600 | 1420 | 1500 | |
MJF-900 | 1540 | DN900 | 65 | 1800 | 1450 | 2900 | 1500 | 1640 | |
MJF-1000 | 1800 | DN1000 | 80 | 1900 | 1500 | 3100 | 1600 | 1830 | |
備注：以上數據在壓縮空氣0.4-0.7mpa下測試數據。 | |||||||||
設備選型注意事項：
您在選擇氣體精密過濾器的時候，請考慮以下幾個參數：
1、考慮處理流量，選擇合適的口徑。
2、考慮過濾介質的化學性質，是否含腐蝕性等，選擇汽水分離器的材質。
3、考慮過濾介質的溫度，選擇合適的放水閥或高溫疏水閥。
4、提供管道的壓力，正壓選擇正確的承壓等級；選型時要特別注明。

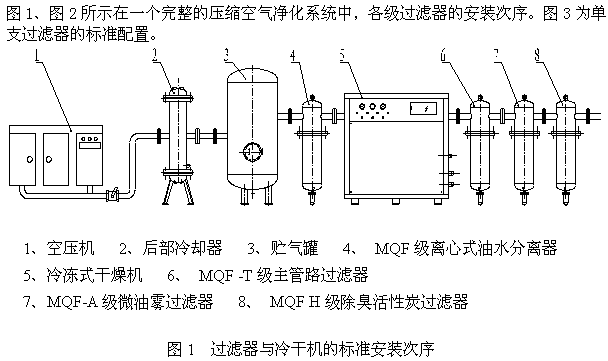

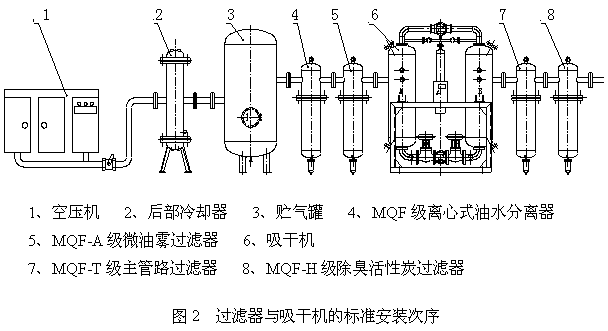

設備安裝順序圖

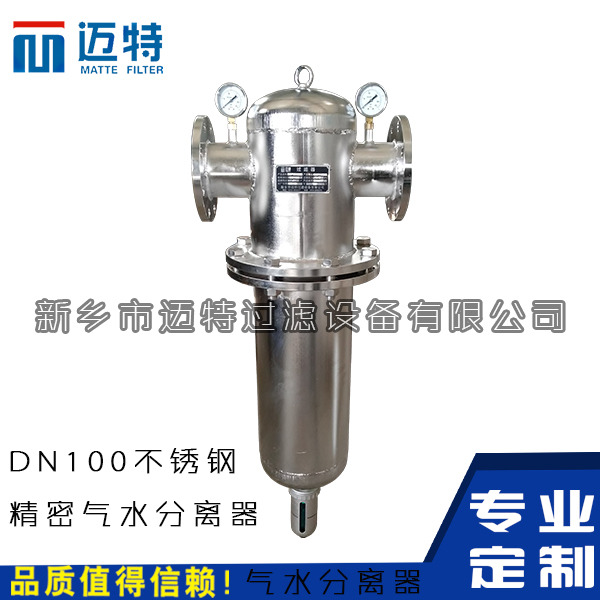

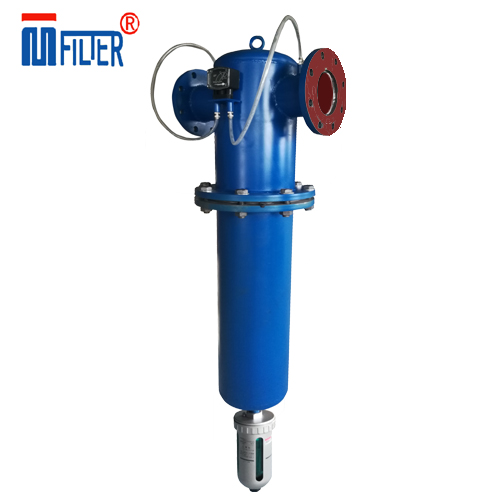

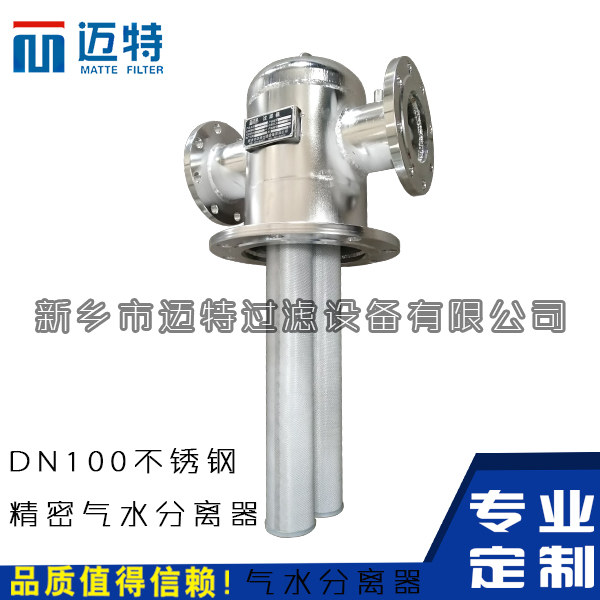

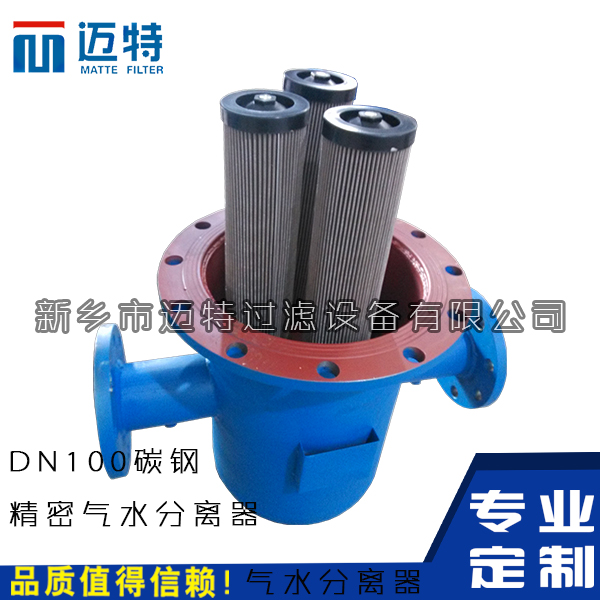

產品展示
邁特過濾設備攜手各行業打造滿足客戶需求產品的保障
| 設備原理: | 攔截吸附 | 設備型號: | MJF- |
| 額定流量: | 2-2000m3/min | 設計壓力: | ＜1.6mpa |
| 適用溫度: | ＜80℃ | 主體材質: | Q235 304 |
| 過濾精度: | 0.1~5um | 過濾材料: | 玻纖、金屬網 |
| 適用范圍: | 空氣壓縮機氣體凈化處理 |
